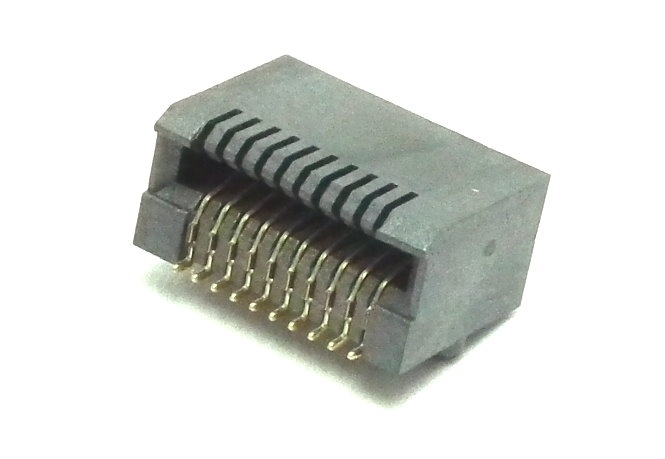

SFP+ 座子，20PIN
產品型號： HSP-Z64202B
產品系列： SFP/SFP28/QSFP 連接器系列
PDF文檔下載
- 詳細介紹
- 圖紙說明
-
电气性能
额定电流Rated Current： 0.5 A
额定电压Rated Voltage： 30 V AC
绝缘电阻Insulation Resistance： 1000 MΩ Min
耐压强度Withstand Voltage：300 V DC OR AC PEAK 50 Hz 或 60 Hz /minute
接触电阻Contact Resistance： 70 mΩ Max.
机械性能
光模块插入transceiver insertion force/拔出力transceiver extraction force：40N Max/30N Max
耐久性Durability：40N Max/30N Max（每小时500次的速度重复插拔光模块100次）
光模块锁紧力transceiver retention force：90~170N
单PIN插入Press-fit force per PIN with PCB /拔出力Retention force per PIN with PCB ： 30N Max/8N Min
整体压接力Total press-fit force with PCB ：1300N Max
端子正向力Terminal positive force： 0.3N Min
使用寿命service life ：100次插拔 Min.
环境性能
工作温度Operating Temperature： -40℃~+85℃
储存温度Storage Temperature： -55℃~+105℃ 相对湿度<80%
储存时间Storage Time： 12个月
材料
塑壳Plastic Housing：LCP（V）
阻燃等级Flame retardent grade：UL94V-0（V ）
端子Insert moulding： 磷青铜， 镀镍后镀金
可选镀金厚度Gold plate available： 30u inch（V ） 50u inch（ ） 钯金（ ）
